현대의 대량 자재 처리 시스템에서 컨베이어 벨트는 효율성의 중추로서 광업, 항만부터 건설 및 제조에 이르기까지 다양한 산업 분야에서 수많은 자재를 원활하게 이동합니다. 이러한 원활한 작동을 보장하는 가장 중요하지만 종종 간과되는 구성 요소 중 하나는벤드 풀리. 벤드 풀리의 작동 방식, 기능, 중요한 이유를 이해하면 기업이 컨베이어 시스템의 신뢰성과 수명을 향상시키는 데 도움이 될 수 있습니다.

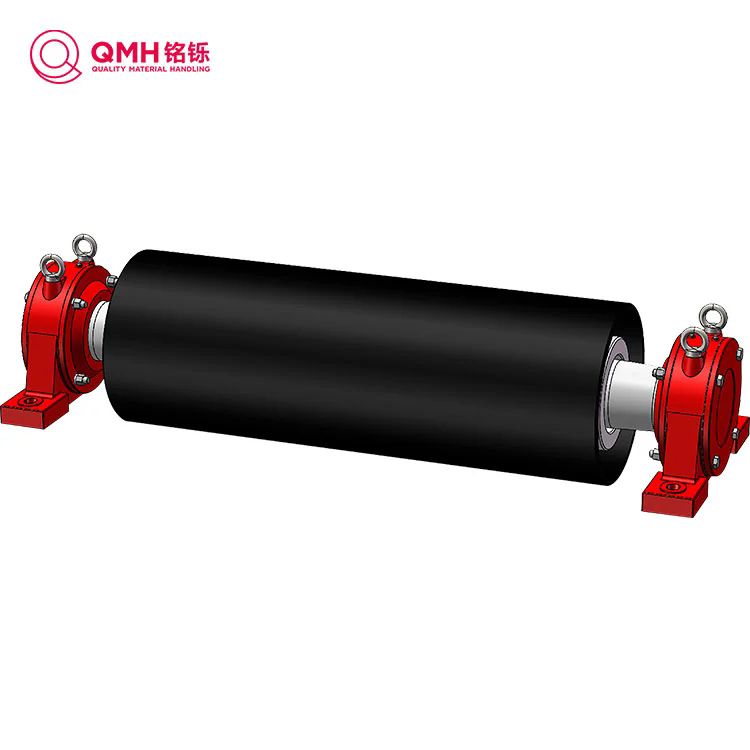

벤드 풀리는 벨트의 움직임 방향을 바꾸거나 벨트와 구동 풀리 사이의 접촉 면적을 늘리도록 설계된 컨베이어 벨트 시스템의 핵심 요소입니다. 일반적으로 컨베이어의 꼬리 또는 배출 끝 부분에 위치한 벤드 풀리는 벨트 미끄러짐을 방지하기 위해 필요한 장력을 유지하면서 벨트 방향을 일반적으로 90° 또는 180° 변경합니다.
기계적으로 마찰 접촉을 통해 작동합니다. 벨트가 움직일 때 벤드 풀리는 벨트를 곡선 주위로 부드럽게 안내하여 그립이나 정렬을 잃지 않고 시스템이 지속적으로 작동할 수 있도록 합니다. 벨트 장력을 관리하는 능력은 시스템 성능, 에너지 효율성 및 벨트 수명에 직접적인 영향을 미칩니다.
광산, 시멘트 공장, 철강 공장 및 항만 터미널에 사용되는 대형 컨베이어 시스템에서 벤드 풀리는 기계적 마모를 줄이고 충격 부하를 흡수하며 벨트 경로의 원활한 전환을 보장합니다.
부드러운 원호로 컨베이어 벨트의 방향을 바꿉니다.
미끄러짐을 방지하기 위해 벨트와 구동 풀리 사이의 접촉을 강화합니다.
적절한 벨트 장력과 추적을 유지하는 데 도움이 됩니다.
로드된 상태와 언로드된 상태 모두에서 벨트를 지지합니다.
벨트 진동과 재료 유출을 줄입니다.
컨베이어 시스템의 효율성은 동력이 얼마나 효과적으로 전달되고 벨트 장력이 얼마나 균등하게 분산되는지에 따라 크게 달라집니다. Bend Pulley의 디자인, 재료 및 표면 처리는 모두 이러한 균형을 달성하는 데 중요한 역할을 합니다.
고품질 벤드 풀리는 높은 인장력과 회전 응력을 견뎌야 합니다. 따라서 적용 환경에 따라 탄소강, 스테인리스강, 주철 등의 재료가 일반적으로 사용됩니다. 풀리 쉘 두께와 샤프트 직경은 편향 없이 필요한 하중을 처리할 수 있도록 신중하게 계산됩니다.
내구성 향상을 위해 벤드 풀리는 정밀 가공된 엔드 디스크와 견고한 베어링을 특징으로 하여 진동을 최소화하고 동심도를 최적화합니다.
마찰과 내마모성을 강화하기 위해 풀리 표면을 고무, 세라믹 또는 폴리우레탄으로 마감할 수 있습니다. 고무 래깅은 유연성과 그립감을 제공하는 반면, 세라믹 래깅은 마모 및 습기에 대한 탁월한 저항성을 제공합니다. 선택은 작업 환경에 따라 달라집니다. 습하거나 먼지가 많거나 부하가 높은 조건에서는 더욱 발전된 래깅 솔루션이 필요합니다.
적절한 균형을 유지하면 안정적인 회전이 보장되고 진동이 최소화됩니다. 풀리가 잘못 정렬되거나 균형이 맞지 않으면 벨트의 잘못된 추적, 과도한 소음 및 조기 마모가 발생할 수 있습니다. 현대 제조업체는 고속에서 원활한 작동을 달성하기 위해 동적 밸런싱 기술을 사용합니다.
| 매개변수 | 사양 범위 |
|---|---|
| 풀리 직경 | 200mm – 1,800mm |
| 벨트 폭 호환성 | 400mm – 2400mm |
| 샤프트 직경 | 50mm – 350mm |
| 쉘 두께 | 8mm – 30mm |
| 표면 처리 옵션 | 고무 보온재 / 세라믹 보온재 / 일반 강철 |
| 재료 | 탄소강, 스테인레스강, 주철 |
| 밸런스 등급 | ISO G6.3 이상 |
| 베어링 종류 | 헤비듀티 스페리컬 롤러 베어링 |
| 애플리케이션 | 광업, 시멘트, 전력, 항만 및 채석 산업 |
이 표는 포장 라인의 경량 컨베이어부터 광산의 극한 부하 시스템에 이르기까지 다양한 운영 요구 사항에 맞게 벤드 풀리를 맞춤화할 수 있는 방법을 보여줍니다.
올바른 벤드 풀리는 컨베이어 성능을 크게 향상시키고 유지 관리 비용을 최소화하며 벨트 수명을 연장할 수 있습니다.
벤드 풀리의 가장 중요한 기능 중 하나는 컨베이어 벨트를 올바르게 정렬하는 것입니다. 트래킹이 불량하면 벨트 가장자리가 손상되고 재료가 유출될 수 있습니다. 정밀하게 설계된 풀리는 일관된 벨트 장력을 보장하고 시스템 전체에서 올바른 추적을 유지하는 데 도움이 됩니다.
벤드 풀리는 적절한 마찰을 유지하고 미끄러짐을 줄여 동력 전달 효율을 향상시켜 구동 모터의 에너지 수요를 낮춥니다. 시간이 지남에 따라 이는 상당한 운영 비용 절감으로 이어집니다.
고품질 벤드 풀리는 긴 사용 수명을 위해 설계되었습니다. 부식 방지 코팅, 강화 쉘 및 정밀 베어링은 무거운 하중 하에서 고장을 방지하고 가동 중지 시간과 유지 관리 빈도를 줄입니다.
지하 광산 작업부터 습한 항구 시설에 이르기까지 벤드 풀리는 부식, 먼지 및 극한의 온도에 견디도록 맞춤화할 수 있어 어떤 조건에서도 안정적인 작동을 보장합니다.
안정적인 장력 제어로 시스템 정지나 사고로 이어질 수 있는 벨트 미끄러짐을 방지합니다. 따라서 벤드 풀리는 컨베이어 안전과 가동 시간을 유지하는 데 필수적인 구성 요소입니다.
올바른 벤드 풀리를 선택하려면 크기 이상의 것이 필요합니다. 컨베이어의 작업 조건, 부하 용량 및 환경 문제에 대한 전체적인 이해가 필요합니다.
항상 벨트 폭과 장력 요구 사항에 맞는 풀리 직경을 선택하십시오. 크기가 작은 풀리는 벨트가 과도하게 휘어지고 조기 마모가 발생할 수 있습니다.
습하거나 마모성이 있는 환경의 경우 세라믹 또는 열경화 고무 래깅을 권장합니다. 실내 적용이나 깨끗한 재료의 경우 일반 강철 또는 부드러운 고무 래깅으로 충분할 수 있습니다.
풀리 샤프트가 반경방향 하중과 축방향 하중을 모두 처리할 수 있도록 설계되었는지 확인하십시오. 베어링은 산업 등급 품질이어야 하며 먼지와 습기로부터 밀봉되어야 합니다.
고속 운전 시 진동 및 소음을 방지하기 위해 ISO 표준에 따른 동적 밸런싱을 제공하는 제조업체를 선택하십시오.
최고 품질의 벤드 풀리는 CEMA, DIN, ISO 등 국제 표준을 준수하여 안전성과 내구성을 보장해야 합니다.
Q1: 벤드 풀리는 얼마나 자주 검사하거나 교체해야 합니까?
벤드 풀리는 작동 시간 1,000시간마다 육안으로 마모, 정렬 불량 또는 분리 지연 여부를 검사해야 합니다. 사용량이 많은 경우 환경 및 부하에 따라 3~5년마다 교체가 필요할 수 있습니다. 예방적 유지보수는 베어링 마모를 조기에 감지하고 비용이 많이 드는 시스템 중단을 방지하는 데 도움이 됩니다.
Q2: 벤드 풀리와 테일 풀리의 차이점은 무엇입니까?
둘 다 컨베이어 시스템의 끝 부분 근처에 위치하지만 테일 풀리는 벨트가 복귀 이동을 시작하는 풀리 역할을 하며 종종 테이크업 메커니즘에 연결됩니다. 반면 벤드 풀리(Bend Pulley)는 벨트 방향을 바꾸거나 구동 풀리 주위의 감싸는 각도를 증가시켜 견인력과 장력 균형을 향상시키는 데 사용됩니다.
벤드 풀리는 단순한 회전 드럼처럼 보이지만 컨베이어 성능에 미치는 영향은 엄청납니다. 적절한 벨트 추적 및 장력 유지부터 에너지 손실 및 마모 최소화에 이르기까지 작동 신뢰성을 보장하는 데 핵심적인 역할을 합니다. 정밀 엔지니어링, 고급 래깅 및 우수한 재료로 제작된 고품질 벤드 풀리를 선택하는 것은 시스템의 장기적인 안정성에 대한 투자입니다.
QMph다양한 산업 응용 분야에 맞게 설계된 맞춤형 엔지니어링 벤드 풀리 제조를 전문으로 합니다. 견고한 구조, ISO 인증 품질 관리, 오래 지속되는 성능에 중점을 둔 QMH 제품은 컨베이어 작업에서 효율성을 높이고 유지 관리 비용을 절감하는 데 도움이 됩니다.
기존 벤드 풀리를 업그레이드하거나 교체할 준비가 되셨다면,저희에게 연락주세요 전문가 상담 및 기술 지원을 위해 당사 팀은 귀하의 특정 컨베이어 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드릴 것입니다.
