오늘날 고도로 자동화된 제조 및 물류 산업에서 생산 라인의 효율성은 컨베이어 시스템의 신뢰성에 크게 좌우됩니다. 그 시스템의 중심에는컨베이어 구성 요소— 부드럽고 일관되며 안전한 자재 이동을 보장하는 풀리, 아이들러, 베어링 및 구조 부품. 광업, 창고, 식품 가공 또는 대량 취급 공장에서 이러한 구성요소는 한 공정에서 다른 공정으로 자재가 얼마나 효율적으로 흐르는지를 정의합니다. 도르래나 아이들러의 단일 고장으로 인해 몇 시간의 가동 중단 시간이 발생하여 상당한 생산 손실과 비용이 많이 드는 수리 비용이 발생할 수 있습니다.
컨베이어 부품이 중요한 이유: 주요 질문
컨베이어 시스템의 풀리 및 아이들러 구성 요소는 무엇입니까?
컨베이어 구성 요소 선택 방법: 사양 및 모범 사례
QMH 브랜드 및 다음 단계 — 문의하기
컨베이어 시스템은 공장, 광산, 물류, 제분소에서 자재 이동을 지원합니다. 올바른 구성 요소를 선택하면 가동 시간, 비용 효율성 및 긴 서비스 수명이 보장됩니다.
잘못 선택되거나 품질이 낮은 부품은 계획되지 않은 가동 중지 시간, 벨트 정렬 불량, 과도한 마모 및 유지 관리 비용을 초래합니다.
산업 자동화 및 물류가 더 엄격한 처리량을 요구함에 따라 구성요소 수준(풀리, 아이들러, 롤러)에서의 최적화가 경쟁 우위가 됩니다.
결함이 있는 구성 요소를 교체하려면 용량을 업그레이드하거나 컨베이어를 새로운 부하 또는 환경에 맞게 조정하십시오.
사양 시트, 호환성, 표준(예: CEMA) 및 가격을 찾으려면
공급업체, 품질, 보증 및 리드타임을 비교합니다.
마케팅 과대광고를 넘어 더 깊은 설명, 비교 데이터, 사용 사례 등 교육적 가치를 제시해야 합니다.
일반적인 문제(“벨트 마모를 줄이는 방법”, “아이들러 간격 계산 방법”)를 이해하고 있음을 보여줍니다.
FAQ, 표, 현실적인 사양을 사용하세요. 이는 신뢰를 구축하고 개종을 장려합니다.
이러한 전략적 프레임을 통해 이제 핵심 콘텐츠, 즉 이러한 구성 요소가 정확히 무엇이며 이를 선택하는 방법을 살펴보겠습니다.
컨베이어 벨트 시스템에서 컨베이어 구성요소는 종종 풀리, 아이들러(롤러), 지지대, 베어링 및 액세서리를 나타냅니다. 아래에서는 풀리(Pulley)와 아이들러(Idler)라는 두 가지 기본 하위 유형에 중점을 둡니다.

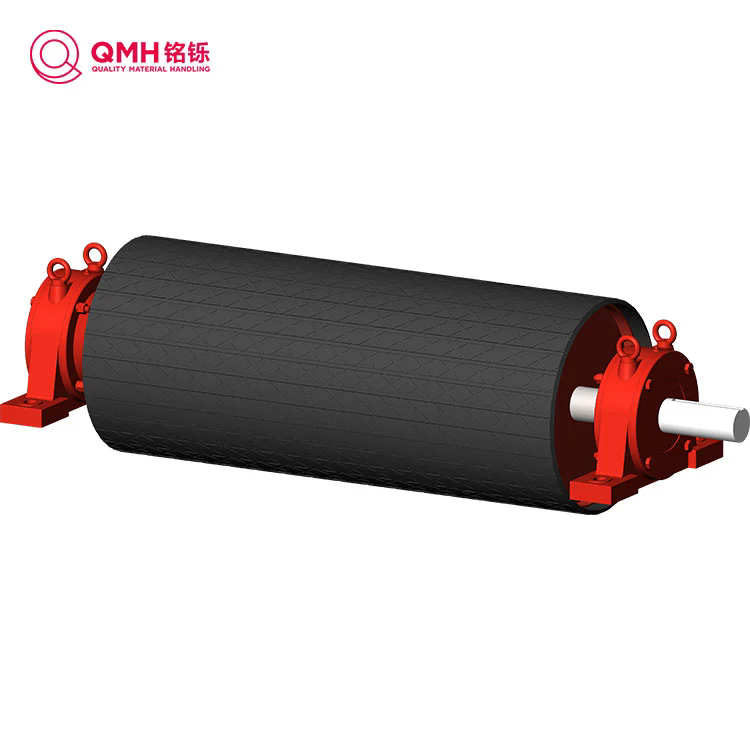

A 고패컨베이어 벨트가 감싸는 회전 드럼입니다. 위치에 따라 여러 가지 역할을 수행합니다(드라이브 풀리, 테일 풀리, 벤드/스너브 풀리, 테이크업 풀리).
구동(헤드) 풀리: 모터에 의해 구동되며 토크를 전달하여 벨트를 이동시킵니다.
테일/리턴 풀리: 벨트를 다시 드라이브 끝으로 방향을 바꿉니다.
스너브/벤드 풀리: 구동 풀리 주위의 랩 각도를 증가시켜 견인력을 향상시킵니다.
테이크업 풀리: 장력을 조정하여 벨트 시스템에서 느슨함을 제거합니다.
스티어링/벤드 풀리: 곡선 또는 각진 세그먼트에 사용됩니다.
매개변수 이름 | 설명 | 공통 범위 또는 메모 |
---|---|---|
코어 직경 | 내부 원통 직경(코팅 제외) | 예를 들어 벨트 폭에 따라 6″ ~ 24″+ |
얼굴 폭(얼굴 길이) | 벨트가 접촉하는 원통형 부분의 너비 | 일반적으로 벨트 폭과 여유분을 일치시킵니다. |
벽/림 두께 | 껍질의 두께 | 기계적 응력 설계에 따라 다름 |
엔드 디스크/플랜지 | 끝부분에 용접된 디스크 | 허브와 셸 간의 인터페이스 역할 |
코팅/래깅 | 고무, 세라믹, 우레탄, 기타 | 마찰이나 내마모성을 향상시킵니다. |
샤프트 및 베어링 | 베어링 하우징, 샤프트 보어, 씰 | 하중, 정렬, 환경에 적합해야 함 |
정격 부하 / 최대 토크 | 허용되는 최대 레이디얼 하중 또는 토크 | 설계에 따른 안전계수 |
속도(RPM) | 최대 회전 속도 | 베어링 한계와 벨트 속도에 따라 다름 |
풀리 설계 고려 사항
풀리는 벨트 폭, 두께 및 장력 요구 사항과 적절하게 일치해야 합니다.
견인력을 높이거나 마모에 저항하기 위해 래깅/코팅을 추가할 수 있습니다.
엔드 디스크 강도, 용접 품질 및 허브 디자인은 내구성에 매우 중요합니다.
베어링 선택(밀폐형, 차폐형, 유지 관리)은 수명에 영향을 미칩니다.
정적 및 동적 밸런싱은 진동을 줄이고 수명을 연장합니다.
안유동 바퀴(또는 리턴 롤/아이들러 롤러)은 벨트와 하중을 지지하는(또는 벨트의 리턴 측면을 지지하는) 비구동 원통형 구성 요소입니다.
트러핑 아이들러: 로드된 벨트를 홈통 모양으로 지지합니다(일반적으로 3롤 세트: 측면, 중앙).

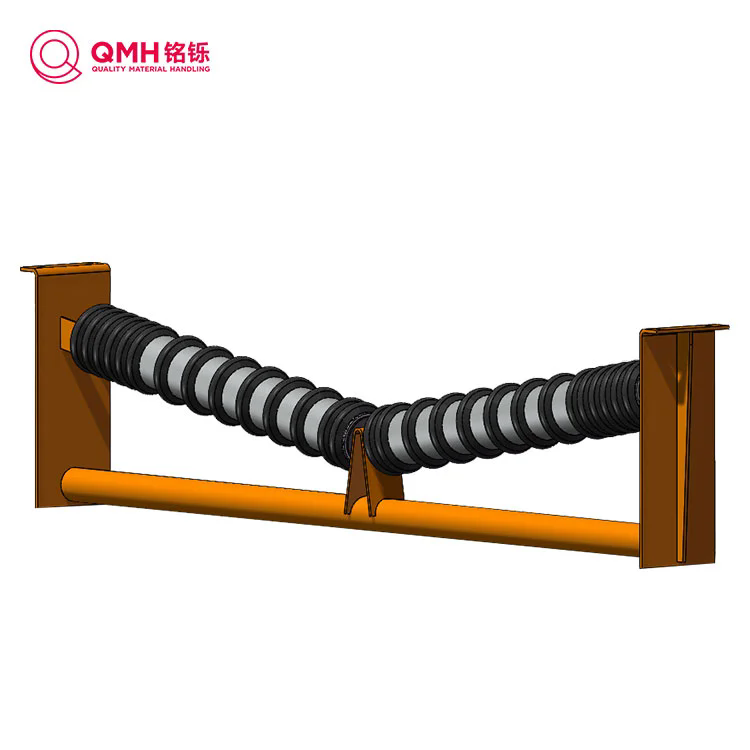

임팩트 아이들러: 충격을 흡수하고 벨트를 보호하기 위해 로딩 지점에 배치됩니다.
리턴/리턴 측면 아이들러: 벨트의 리턴 경로를 지지하여 처짐을 최소화합니다.
자동 정렬/자동 중심 조정 아이들러: 돌아다니는 벨트를 다시 정렬하는 데 도움이 됩니다.
플랫/채널 아이들러: 플랫 벨트 런 또는 전환 섹션용.
사양 | 설명 | 예 / 일반적인 값 |
---|---|---|
롤 직경 | 롤러 쉘의 외경 | 표준 CEMA의 경우 3″, 4″, 5″, 6″ 등 |
롤 길이 / 쉘 길이 | 원통형 쉘의 길이 | 벨트 폭과 일치 / 오버행 추가 |
베어링 유형 및 크기 | 깊은 홈 볼, 테이퍼 롤러, 밀봉형 등 | 부하와 속도를 기준으로 선택됨 |
씰 및 윤활 | 평생 밀봉, 미로, 그리스 사용 가능 | 밀봉된 경우 유지 관리 비용 절감 |
정격하중 / 운반능력 | 롤러당 최대 레이디얼 하중 | CEMA 클래스에 따라 확장됨 |
프레임/브래킷 | 롤러의 구조적 지지 | 컨베이어 프레임 형상과 일치해야 함 |
간격(롤러 피치) | 연속적인 아이들러 사이의 거리 | 처짐을 제한하기 위한 설계 매개변수 |
CEMA(Conveyor Equipment Manufacturer Assn.) 표준은 하중 용량, 벨트 폭, 간격 등을 관리하는 클래스(B, C, D, E, F)를 정의합니다.
예를 들어 Precision Pulley & Idler C4-20TEI-48SB는 다음을 갖춘 아이들러입니다.
Toughing Equal Impact(TEI) 유형
롤 직경 4인치, 벨트 폭 48인치, CEMA C 등급
밀봉된 볼 베어링
미로/접촉 씰
전체 길이: ~59.5인치
아이들러는 방사형 및 축방향 하중을 처리하고 정렬 불량을 방지하며 마찰을 최소화하고 환경적 스트레스(먼지, 습기, 온도)를 견뎌야 합니다.
이것이 고객의 의사결정의 핵심입니다. 구조화된 "방법" 경로를 제공합니다.
재료 특성: 부피 밀도, 덩어리 크기, 마모성, 수분, 부식성.
벨트 매개변수: 폭, 두께, 속도, 장력 프로필.
부하 및 처리량: 선형 피트당 또는 세그먼트당 최대 중량.
환경 요인: 먼지, 극한 온도, 습도, 부식제.
레이아웃 형상: 직선, 경사, 곡선, 전환.
벨트 치수 및 접점 랩 요구 사항에 맞게 코어 직경과 표면 폭의 크기를 조정합니다.
마찰이 높거나 모래가 많은 재료의 경우 적절한 피복재 또는 코팅(고무, 세라믹)을 선택하십시오.
토크, 출력, 안전 여유를 확인하십시오.
적절한 베어링과 씰링이 중요합니다. 필요에 따라 씰링되거나 그리스를 칠할 수 있는 유형입니다.
진동을 줄이기 위해 어셈블리의 균형을 맞추십시오.
트로프 세트: 하중당 20°, 35° 또는 45° 각도 세트를 선택합니다.
간격: 벨트 처짐을 제한하는 데 적합합니다(종종 벨트 폭의 1/90 미만 또는 CEMA 기준).
임팩트 아이들러: 충격 흡수 기능이 있는 공급 구역 아래에 배치합니다.
반환 아이들러: 현수선 처짐을 제한하기 위해 간격을 두고 있습니다.
유지보수가 적으므로 평생 밀봉된 베어링을 선택하십시오.
벨트의 흔들림이 문제가 되는 경우 자동 정렬 아이들러를 사용하십시오.
하중 및 응력 분석을 수행하여 방사형 용량을 확인합니다.
베어링 수명/L10 수명 예측을 확인하세요.
정렬 공차를 확인하세요.
구조적 지지대가 하중과 모멘트를 견딜 수 있는지 확인하십시오.
모듈형 또는 드롭인 아이들러 설계를 사용하여 교체를 단순화하세요.
수명이 긴 씰을 사용하고 열악한 환경에서 자주 재윤활이 필요한 설계를 피하십시오.
마모가 심한 부품(쉘, 베어링)의 예비 부품을 유지 관리합니다.
조기 경고를 위해 진동, 온도, 소음을 모니터링합니다.
Q1: 아이들러 사이의 허용 간격은 얼마입니까?
A1: 간격은 벨트 강성, 하중, 속도 및 허용 가능한 처짐에 따라 달라집니다. 경험상, 하중을 받는 연속 롤러 사이의 처짐이 1인치 미만이 되도록 간격을 유지하십시오. 표준 로드 컨베이어의 경우 일반적으로 24″에서 48″ 사이입니다(그러나 CEMA 표 참조).
Q2: 구동 풀리의 크기를 올바르게 지정하려면 어떻게 해야 합니까?
A2: 벨트 폭, 두께 및 장력 요구 사항부터 시작하십시오. 그런 다음 토크를 정의하고, 필요한 경우 코어 직경과 래깅을 선택하고, 베어링/샤프트 설계가 방사형 및 굽힘 하중을 처리할 수 있는지 확인합니다. 안전 여유를 사용하십시오(예: 1.5× 예상 토크).
Q3: 자동 정렬 아이들러는 언제 선택해야 합니까?
A3: 동적 하중, 약간의 프레임 이동 또는 고르지 않은 하중으로 인해 벨트 정렬 불량이 흔히 발생하는 경우 자동 정렬 아이들러를 사용하십시오. 작은 각도 수정이 가능하여 가장자리 마모가 줄어듭니다.
~에QMH, 우리는 대형 컨베이어 시스템의 정밀도, 내구성 및 맞춤화 요구 사항을 이해하고 있습니다. 당사의 다양한 컨베이어 구성품은 맞춤형 풀리부터 열악한 환경을 위해 설계된 평생 밀봉된 아이들러에 이르기까지 가장 까다로운 산업 사양에 맞게 설계되었습니다. 공급업체와 설계를 평가할 때 QMH와 협력하여 다음을 보장하세요.
자세한 사양 시트 및 엔지니어링 지원
모듈식 및 유지 관리 친화적인 디자인
고품질 소재, 정밀 용접, 엄격한 테스트
대응적인 공급 및 예비 부품 가용성
귀하의 컨베이어 시스템을 자신있게 설계하거나 업그레이드할 수 있도록 도와드리겠습니다.문의하기오늘 견적을 요청하거나, 세부 도면을 얻거나, 부품 선택에 대해 상담을 받으십시오.
